Przełącznik 4 Anten KF -UC1-TEFLON
Wersja do samodzielnego montażu
Opis na stronie http://www.profimot.pl/sp2fp/Przelacznik_anten4/przelanten4.htm
Służy do przekazywania sygnału, dla jednej z wybranych anten . Nieczynne gniazda są zwarte do masy
Prawie bezstratne przenoszenie do 30 MHz , wtrącone tłumienie 0,05dB dla 50 MHz
Testowany do 1500 wat . Znajomi używający większych mocy na przekaźnikach RELPOL pracują mocą 2,5 KW
Najważniejsze aby w trakcie nadawania nie przełączać anten . Oczywiście zadbać o niski SWR przy dużych mocach
Sterowanie przekaźników: +10-14 V
Obudowa BS23MF przygotowana w komplecie z wypalonymi laserem otworami
Zestaw zawiera:
Płytkę pcb, obudowę z otworami, przekaźniki , diody, kondensatory, gniazda teflonowe, kpl. śrub i nakrętek nierdzewnych, mufkę kablową.
Gotowy układ nie jest przedmiotem sprzedaży
We własnym zakresie należy wykonać przełącznik zasilania przekaźników w operatorni lub zakupić w sklepie

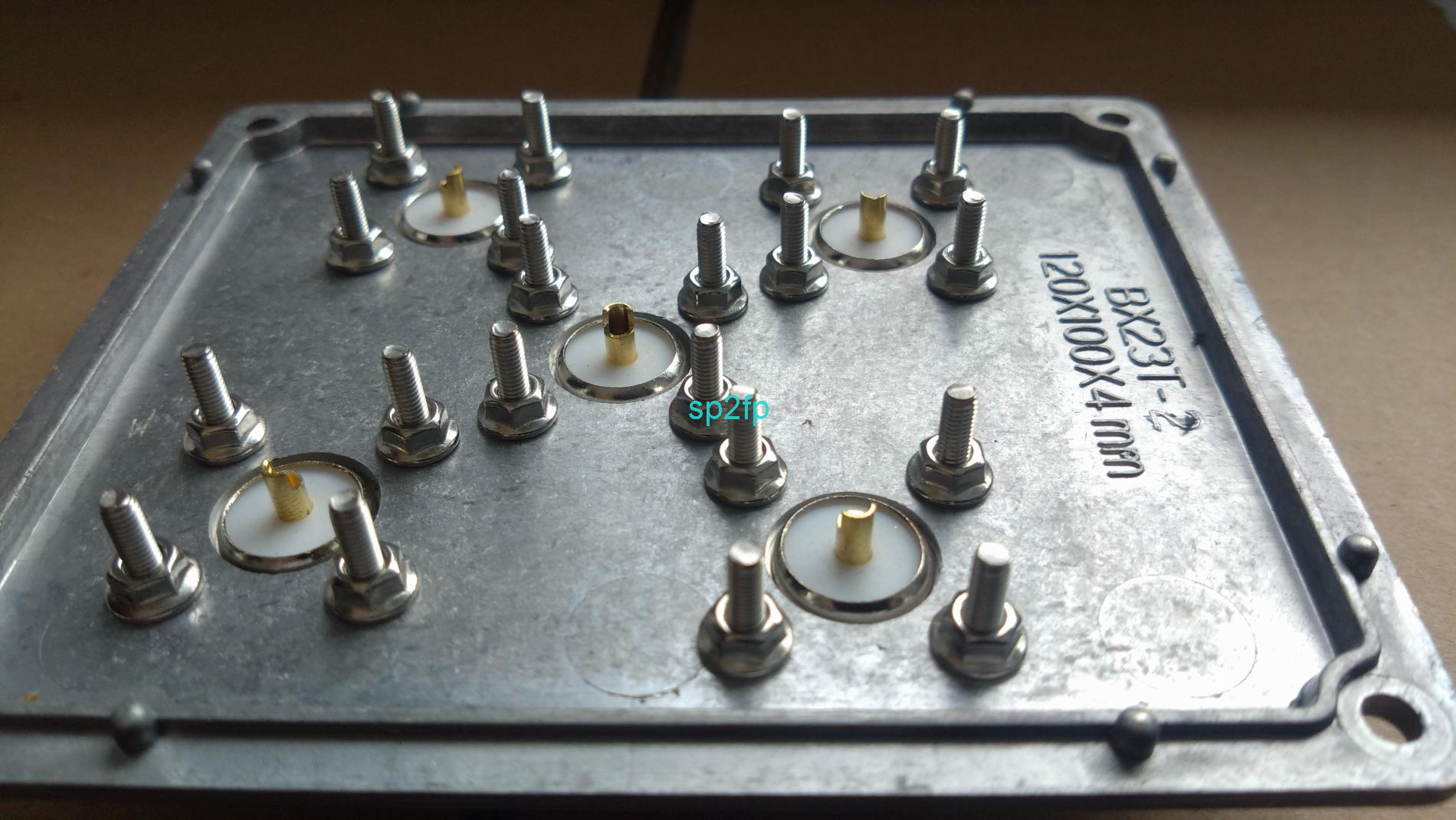

Kolejność montażu. Przykręcamy wszystkie gniazda za pomocą śruby i jednej nakrętki kołnierzowej. Sprawdzamy czy pcb wchodzi bez oporów na śruby. Solidnie dokręcamy, ponownie kontrola z płytką. Jeśli wszystko pasuje, to zmontowaną kompletnie płytkę z przekaźnikami i innymi elementami przykręcamy na "2gą" niższą nakrętkę . Dopiero lutujemy piny do druku.
